Компания Ruimeng Technology анонсировала выпуск микросхемы MS5172M, которая представляет собой одноканальный 16-битный SAR АЦП с быстродействием 200kSPS и однополярным питанием в диапазоне от 2,3 до 5,5 В.
MS5172M содержит ядро 16-битного SAR АЦП с низким энергопотреблением, обладающее высокоскоростной выборкой данных и отсутствием пропущенных кодов, а также встроенное тактирование.
Микросхема включает в себя последовательный интерфейс для передачи результатов преобразования, а также схему выборки и хранения, которая имеет низкий собственный уровень шума, широкую полосу пропускания и малую апертурную задержку. Интерфейс SPI также позволяет последовательно подключать несколько АЦП к одной 3-проводной шине.

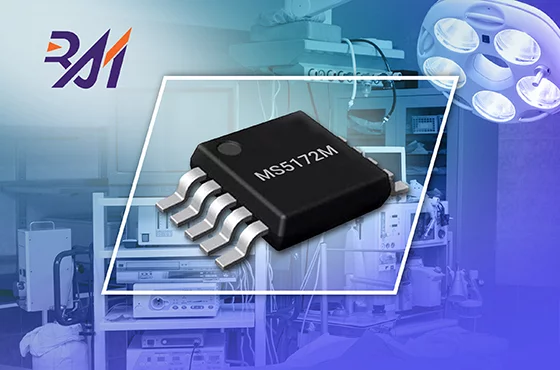

MS5172M имеет рабочий температурный диапазон от -40 до +85 °C и доступна в компактном корпусе MSOP10.
Ключевые параметры:
- разрешающая способность: 16-бит без пропуска кодов;
- интегральная нелинейность (INL): ±0,5 LSB (тип.);
- динамический диапазон: 92 дБ;
- SINAD: 92 дБ (20 кГц);

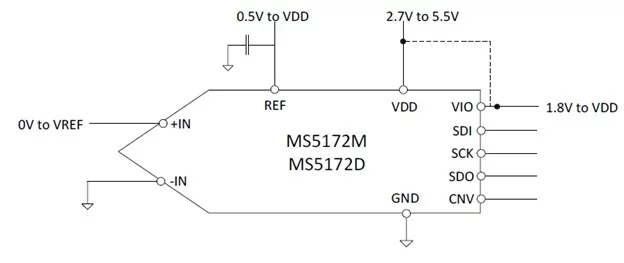

- диапазон входного сигнала: от 0 до VREF (VREF до VDD);
- внешний ИОН;
- напряжение питания: 5,0 В; питание логики: от 1,8 В до 5,0 В;
- последовательный интерфейс: SPI, совместимый с MICROWIRE, QSPI и DSP;
- потребляемая мощность: 7,5 мВт (5 В при 100kSPS); 23 мВт (5 В при 200kSPS);
- ток потребления в «спящем» режиме: 200 нА при 5 В.
Области применения:
- оборудование с батарейным питанием;
- медицинское оборудование;
- мобильная связь;
- системы сбора данных;
- измерительное оборудование.
Заказать образцы MS5172M, а также получить техническую консультацию можно, отправив запрос.
